為確保防爆電氣設備的總體防爆特性,在防爆特性層面,要做好設計方案選擇恰當,安裝加工工藝有效,應用安全靠譜,與此同時可以確保防爆電氣設備、絕緣層、保護接地等特性標準下,保證干凈整潔,井然有序。下面同匯民防爆一同了解一下安裝防爆電氣設備時有什么工程施工規定。
一、采用的防爆電氣設備的等級、組別,不應該小于發生爆炸危險性場合內可燃性混合物質的等級和組別。

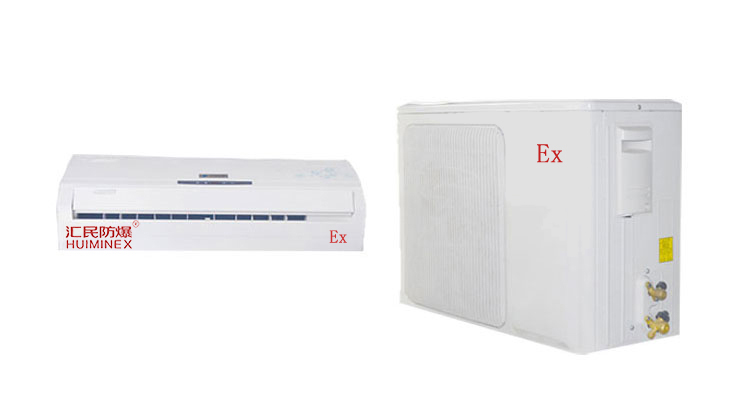

二、防爆電氣設備應當有防爆標志Ex,出廠銘牌上應當有防護等級標示,防爆合格證書序號。
三、防爆電氣設備路線應在避開釋放源的區域或是發生爆炸危險因素較小的情況下鋪設。
四、鋪裝防爆電氣設備配電線路的溝面、電纜線或無縫鋼管,所通過的不同地區區間或混凝土樓板處的孔眼,應當選用非燃性物料嚴實阻塞。
五、在發生爆炸危險性場地采用輸電線或是電纜線(獨芯)的橫截面:
0區:本安用0.5mm2;
1區:控制通信、防爆燈具照明1.5 mm2,動力用2.5 mm2;
2區:可以用1.5 mm2。
移動設備1、2區都需要用2.5 mm2,且要用重型橡膠電纜線。

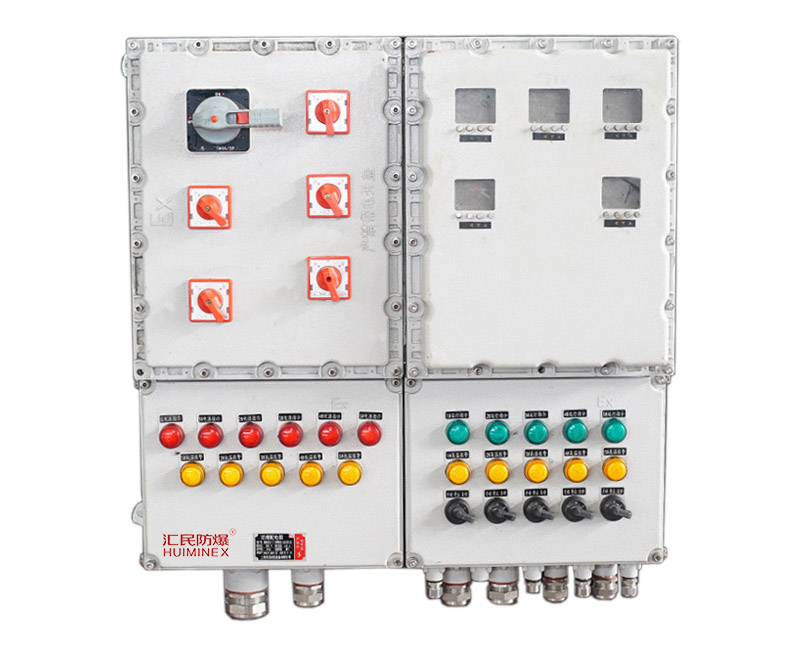

六、防爆電氣設備路線鋪設應當盡量減少有中間連接頭。務必分路或是連接頭,在1區域用隔爆接線箱,2區用增安型接線盒。
七、發生爆炸危險性地方的布線方式:
在0區,只容許本安機器設備布線;
在1區,可以用鍍鋅管布線或是用低壓電纜線布線,禁止用髙壓布線;
在2區,容許用低壓電纜線布線,低壓可以用無縫鋼管和電纜線布線;
八、電纜鋪設時,電線電纜與通信、信號電纜分離,高壓電纜線與低壓、變頻電纜分離。
九、輸配電架空電纜不允許通過爆炸危險性場地,務必離去爆炸危險性場地1.5倍的電線桿的高度。
十、本安電源電路用的電纜線或輸電線需是深藍色的。
十一、本安電源電路和非本安電源電路同在一個接線箱內布線時,必須有絕緣層擋板隔開,間距最少50mm。
十二、本安電源電路和非本安電源電路布線,不應該產混亂接觸,要防止產生靜電放電和電磁感應現象。
十三、 本安電源電路和非電路或其他電源電路不允許用同一根電纜線,都不應在同一根無縫鋼管里鋪裝。
十四、有關接地裝置:1.凡在發生爆炸危險性場地里的防爆電氣設備、金屬材料架構、金屬材料布線無縫鋼管、電纜線金屬材料護線套均應接地裝置;
2.假如防爆電氣設備是確定在金屬材料框架上,電氣設備依然需獨立接地裝置;
3.電線接頭應獨立與接地干線相接;
4.接地線的橫截面和阻燃等級應與相線同樣;
5.接地線應與相線在同一無縫鋼管內放設;
6.接地線電阻不超過4Ω;
7.本安用開關電源的屏弊層接地裝置,應在非爆炸危險性場地一頭接地。
8.防爆電氣設備若有主腔和布線腔構成,必須里外接地;
9.防爆電氣設備的組裝固定不動螺栓,不可以覺得是接地螺栓;
10.電氣設備路線無縫鋼管鋪設時,無特別需求,并不設定金屬材料接地。
十五、防爆電氣設備的隔爆連接面應無沙孔、機械傷疤、生銹,禁止涂油漆。
十六、隔爆接線箱內腔應涂耐弧漆。
十七、隔爆電機和風機的軸和孔軸、風機與端罩之間在正常的運行狀態下,不應該造成磨擦。
十八、隔爆插銷,一定要有關閉電源后才可以插進或是拔出來插頭的連瑣設備。
十九、除本安型設備外,都應該有斷開關電源后打開的警告牌。
二十、正壓型防爆電氣設備的取風口和通風口都應當在非風險場地。
二十一、正壓型防爆電氣設備務必在充足通氣后,才通開關電源。當電氣設備正壓不能維持要求情況下,1區環境應當可以斷開開關電源,2區環境應當可以傳出警示。
二十二、電氣設備路線進到防爆電氣設備應當留意以下規定:
1.電氣設備路線可以用電纜線或是輸電線布線,進到電氣設備情況下務必配相對應的橡膠密封圈;
2.電纜線的直徑和密封環內徑相互配合,偏差(±1mm,輸電線的數量務必與密封環的孔數一樣,配合偏差<±0.5mm)。
3.電氣設備的電纜線引進設備,安裝密封環處,不應該有螺紋,它與電纜線引進設備里孔相互配合,偏差<±1mm。
4.密封環和卡緊螺帽之間應當有一個密封環。
5.務必確保安裝結束后,電纜線的外保護套和輸電線的絕緣在密封環內。
6.為了確??ňo螺帽卡緊密封環,可以用電纜線直徑2倍的Kgf,不可以拉扯電纜線。
7.多余的電纜線引進口,務必用2mm金屬材料堵片,放到卡緊螺帽和密封環之間,再卡緊密封做好堵封,不能用絲堵堵封。
8.電纜線引進口,不能用無縫鋼管直接聯接,務必用一個銜接卡緊螺帽,先卡緊密封環后再聯接無縫鋼管。2個防爆電氣設備用無縫鋼管聯接,還要增設活接頭。
9.引入國際標準生產制造的電纜線接通道,務必用一個NPT銜接連接頭,變?yōu)橹袊鳪B規范,再聯接。
匯民防爆提示大伙兒,工程施工安裝是保證防爆電氣設備安全性運轉的關鍵環節之一,搞好認真細致的工程施工安裝工程驗收工作,即可達到防爆規定運行電氣設備。
