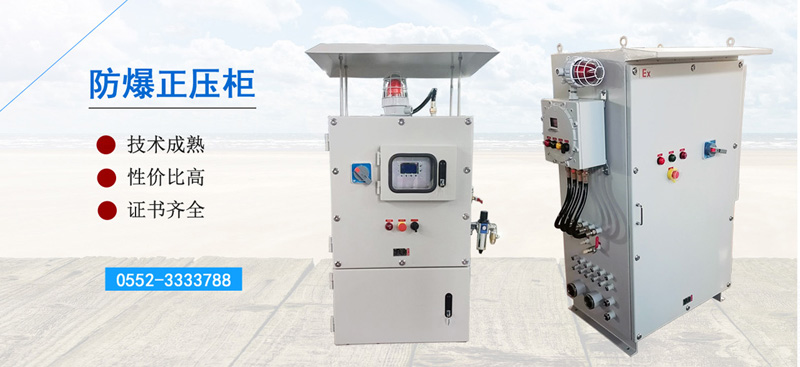

防爆正壓柜原理配置適用范圍及分類
原理:防爆正壓柜的防爆原理是采用保護性氣體作為介質,阻止外部易燃易爆氣體、粉塵進入正壓腔內,將可能產生的火花、電弧和危險高溫置于保護性氣體的之中,從而達到防爆的目的。
配置:壓力傳感系統、報警系統、自控系統、布氣系統、配電系統、聯鎖斷電系統等。
適用范圍:1區、2區危險場所。適用于IIA、IIB、IIC類,溫度組別為T1-T4的爆炸性氣體環境。
在以下三種情況比較適合選用正壓柜的。
1.柜內裝有大功率電氣,比如變頻器、軟啟動器的時候,隔爆型電氣是密封的,不允許空氣流動,而這時對于變頻器等的散熱則無法解決,會影響變頻器的使用壽命,誘發產生故障,無法正常運行等。此時建議用正壓柜,因為正壓柜內氣體流動可以帶走電氣元件產生的熱量,在防爆的同時起到通風降溫的作用。
2. 柜內元件過多,體積過大,隔爆型電氣不好操作時,可以選擇正壓柜。
3. 柜內電氣元件價格昂貴,可以選擇正壓型,因為隔爆型允許爆炸,只是把爆炸控制在內部,不會延伸到周圍易燃易爆環境,而正壓型則不會發生爆炸。
按防爆等級,正壓柜可以劃分為PX、PY、PZ型,按照結構可以分為柜式,箱式,琴臺式。按照供氣方式可以分為補償型和通風型。補充型間斷性供氣,通風型連續性供氣。通風型更有利于內部電氣散熱。
PX型正壓
將正壓殼內的危險分類從1區降到非危險區的正壓保護。
PY型正壓
將正壓柜內的危險分類從1區降到2區的正壓保護。
PZ型正壓
將正壓殼內的危險分類從2區降到非危險的正壓保護。
PX型正壓設置換氣連鎖,達到規定的換氣時間和換氣量后,確保把易燃易爆氣體吹掃出去才能上電。同時氣壓低于50Pa時,自動斷電。(1區必須要聯鎖斷電,2區可以不聯鎖斷電)。PX型正壓防爆柜更安全智能,可用于1區,有自動換氣、補氣、超高壓報警(并泄壓)、欠壓報警、低壓聯鎖斷電、換氣聯鎖斷電等系列功能。
